光猫绑定VLAN解决网络和IPTV共用一根网线的问题

装修时弱电箱到客厅只预埋了一根网线,但这时要同时连路由器上网和观看IPTV怎么办?
通常的做法是单网线8芯分双线4芯解决方案(某宝有成品网线一分二)。原理是使用百兆网络时,网线只用1、2、3、6,其余是闲置的,一般网线都是8芯,所以解决方案就是用4芯来接一个水晶头,这样就可以把一根网线变两根。
但是现在家用宽带的带宽基本都超过100兆了,如果用这种办法就会浪费上网的带宽,有没有更好的解决方案呢?
我曾经试过电力猫,但是非常不稳定,很多号称百兆的电力猫,在实际的电力使用环境下,连10兆的稳定连接都不能保证,后来我花高价换了一对号称千兆的电力猫,刚换上的时候非常稳,看高清节目都很流畅。结果半年不到,就莫名其妙的发卡了,现在都基本没法正常观看节目了。
最完美的解决方案是利用VLAN,将Internet和IPTV绑定到光猫的同一个LAN口,然后再用一台VLAN交换机将Internet和IPTV数据分到两个接口上。

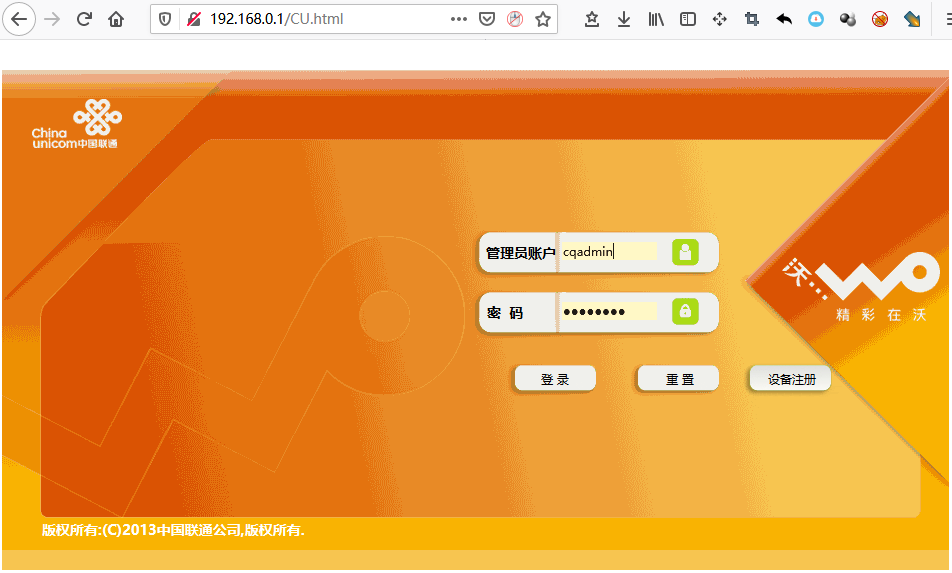

首先,登录光猫的管理后台,各地不同运营商不同的光猫登录地址账号密码都不一样,请自行百度。

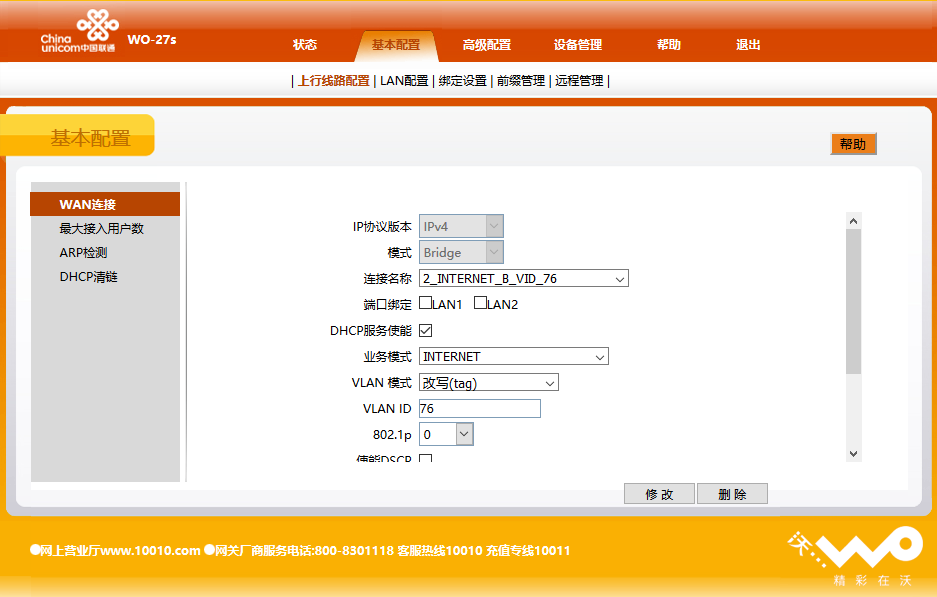

找到上行线路配置,将INTERNET连接绑定的所有端口都取消勾选,并记录下INTERNET的VLAN ID


将IPTV连接绑定的所有端口都取消勾选,并记录下IPTV的VLAN ID

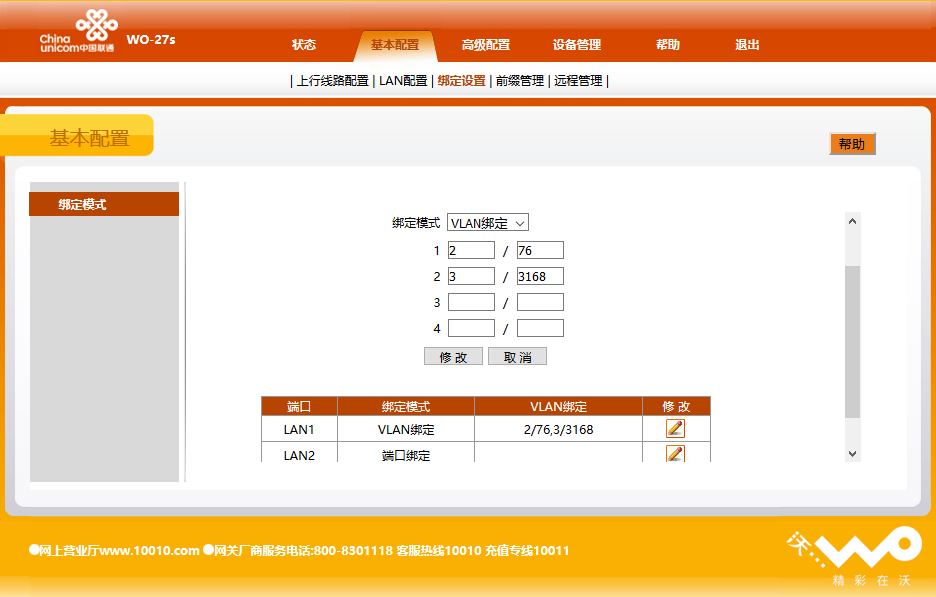

在绑定设置里面修改LAN1端口的绑定模式为“VLAN绑定”,将刚才记录下的两个VLAN ID分别绑定到2(WAN)和3(IPTV)


VLAN交换机放在客厅电视机下面,1号端口连接光猫的LAN1口,2号端口连接路由器的WAN口,3号端口连接路由器的LAN口,4、5、6、7按需接电脑和无线AP,8号端口连接IPTV机顶盒。

VLAN交换机设置如下:

交换机端口
1
2
3
4
5
6
7
8
连接设备
光猫LAN1
路由WAN
路由LAN
NAS
AP1
AP2
PC
IPTV机顶盒
VLAN1(LAN)
x
x
U
U
U
U
U
x
VLAN2(WAN)
T
U
x
x
x
x
x
x
VLAN3(IPTV)TxxxxxxU
PVID
1
2
1
1
1
1
1
3



经过这样设置,只需要添加一台VLAN交换机就能解决INTERNET和IPTV共用一根网线的问题。

tmfly 评论于
回复
同样的情况,请问这样其他房间能上网吗?(网线口在光猫弱电箱处)
liu_geng 评论于
回复
当然可以,具体情况具体设置,我家最初的设计是路由器放在电视机边上,所以我家弱电箱到客厅电视墙只有一根网线,其它房间的网线都是汇聚到客厅电视墙的。
wujiachen 评论于
回复
请问按照文章所描述的说法,弱电箱中光猫的iptv和net合并到一个口上,到一个旁边普通傻瓜式交换机,再接客厅单根网线,网线后部署一个vlan交换机,分发为iptv和net到电视猫和路由器wan,后续路由器的lan口回传一根网线到vlan交换机,回到弱电箱傻瓜式交换机,分发到其他几个房间。这种方案是否可行呢?(因为我这边三个房间网线都是汇聚到弱电箱的。)
愚蠢的地球人 评论于
回复
这要取决于你的傻瓜交换机是否支持转发带tag的数据包,如果是不管有没有tag全傻瓜式转发的话,这个方案应该是可行的。这样接线的话就需要在VLAN交换机里把VLAN1的端口1设置为Untagged。
小李 评论于
回复
端口绑定全部取消的原理是什么,如果光猫在弱电箱里。
liu_geng 评论于
回复
取消绑定实际上是取消了IPTV对LAN1或者LAN2的独占,改为将IPTV和Internet使用VLAN技术二合一绑定到LAN1或者LAN2。
sss 评论于
回复
交换机端口1的vlan1应该打u才对吧
愚蠢的地球人 评论于
回复
交换机端口1不属于VLAN1,不能打U,VLAN1是家庭局域网的内网
哒哒叽 评论于
回复
楼主您好!我有一些问题想请教一下,我家光猫在二楼,一楼有一台电视,目前到一楼的网线只有一根,插在光猫的iptv口,我现在想在一楼也增加一个无线路由器(具有vlan和iptv功能)!我可以不用交换机,直接在光猫上利用vlan把上网和iptv绑定在一个端口上,通过这一根连通一楼的网线插在路由器上再划分上网和iptv功能么?如果这样光猫进行了vlan端口绑定,其他lan端口还可以正常使用上网么?因为二楼也需要通过光猫连接两台路由器用!备注:不需要路由器拨号上网,只用光猫拨号上网
愚蠢的地球人 评论于
回复
光猫上利用vlan把上网和iptv绑定在一个端口上,然后用一根网线插在路由器上再划分上网和iptv功能,只要路由器有VLAN功能就是可以的,我文中说的就是这种情况。但是光猫的一个LAN口一旦绑定了Internet和IPTV,另外一个端口能不能再绑定到internet的VLAN,我不确定,你自己在猫的设置页面里改一下试试。
默默 评论于
回复
你好 我想请问一下,可以用一点傻瓜式的交换机吗?
